Водосточные трапы: назначение, виды и подбор
Содержание:
Что такое водосточный трап
Водосточный трап — устройство поверхностного водоотвода, устанавливаемое на балконах, террасах, кровлях и в помещениях с открытым стоком. В отличие от воронки, работающей с площади крыши, трап принимает воду непосредственно с поверхности пола или кровли и отводит её в стояк. Трапы незаменимы там, где нужен плоский приёмник с решёткой, выдерживающей пешеходную и транспортную нагрузку.
Трапы широко применяются на балконах и террасах жилых и общественных зданий, на плоских кровлях с пешеходными зонами, в мокрых помещениях. От воронок они отличаются большим приёмным отверстием с решёткой и, как правило, съёмным корпусом для обслуживания.
Виды трапов
| Признак | Варианты |
|---|---|
| Место установки | балконы/террасы; плоские кровли; внутренние помещения |
| Тип выпуска | вертикальный; горизонтальный |
| Материал решётки | нержавеющая сталь; чугун |
| Материал подрамника | пластик; чугун |
| Тип затвора | мокрый; сухой; незамерзающий; без затвора |
| Размер решётки | 122×122; 145×145; 150×150 мм |
Серии и исполнения
Трапы удобно подбирать по сериям, различающимся размером решётки и конструкцией. Типовые серии балконных и кровельных трапов приведены в каталоге водосточные трапы. Серии различаются комбинацией подрамника и решётки, а также типом сифона. Разницу между сериями разбираем в материале серия трапов T 310, T 510, T 520: отличия.
Нагрузка и решётки
Материал решётки определяет допустимую нагрузку. Чугунная решётка с чугунным подрамником рассчитана на интенсивную эксплуатацию, включая транспортную нагрузку; нержавеющая решётка с пластиковым подрамником — на пешеходную. При подборе учитывают, будет ли по поверхности ездить техника или передвигаться люди.
| Комбинация | Ориентировочная нагрузка |
|---|---|
| нерж. решётка + пластиковый подрамник | пешеходная |
| чугунная решётка + пластиковый подрамник | средняя, лёгкий транспорт |
| чугунная решётка + чугунный подрамник | высокая, транспорт |
Гидрозатворы
Гидрозатвор предотвращает проникновение запахов из водосточной сети в помещение. Мокрый (водяной) затвор рассчитан на регулярный сток, сухой — на периодический, незамерзающий — для улицы и неотапливаемых помещений. Подробно — в статье гидрозатворы для трапов. Если запах появился, причину и решение разбираем в отдельном материале.
Монтаж
- Подготовить посадочное место в перекрытии/стяжке под размер корпуса.
- Установить корпус трапа, обеспечить уклон поверхности к трапу.
- Герметизировать примыкание гидроизоляции к корпусу прижимным фланцем.
- Подключить выпуск к стояку с учётом вертикального или горизонтального направления.
- Установить решётку и, при необходимости, надставной элемент для компенсации толщины.
Как подобрать трап
- Определите место установки и характер эксплуатации поверхности.
- Выберите тип выпуска по расположению стояка.
- Подберите материал решётки и подрамника под нагрузку.
- Выберите тип гидрозатвора по режиму стока.
- Учтите необходимость удлинителей и надставных элементов.
Отличие трапа от воронки на практике
Воронка собирает воду с кровельного ковра, трап — с поверхности пола или эксплуатируемой кровли. Поэтому трап имеет крупное приёмное отверстие с решёткой и рассчитан на прямой контакт с водой и нагрузкой. На балконах и террасах, где ходят люди, применяют именно трапы: они не мешают передвижению и выдерживают вес.

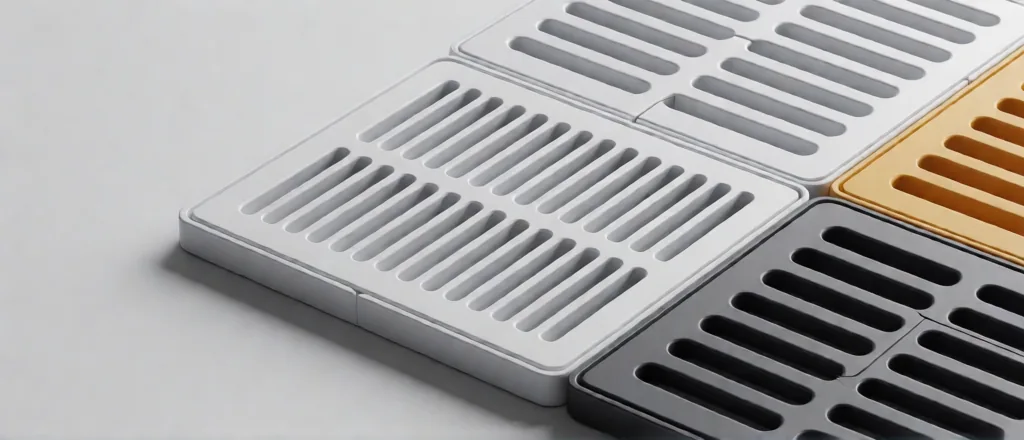

Выбор размера решётки
Размер решётки связан с пропускной способностью и нагрузкой. Решётки 122×122 мм типичны для пешеходных зон, 145×145 и 150×150 мм — для зон с повышенной нагрузкой и большим расходом. Для участков с транспортом выбирают чугунные решётки с усиленным подрамником.
Материалы и коррозионная стойкость
Корпуса и подрамники изготавливают из полипропилена, решётки — из нержавеющей стали или чугуна. Полипропилен стоек к УФ и морозу, чугун — к нагрузке, нержавеющая сталь — к коррозии в агрессивной среде. Для помещений с агрессивными стоками предпочтительна нержавеющая сталь.
| Материал | Сильная сторона |
|---|---|
| Полипропилен | лёгкость, стойкость к УФ и морозу |
| Чугун | высокая нагрузка, долговечность |
| Нержавеющая сталь | коррозионная стойкость, гигиеничность |
Обслуживание
Трапы периодически очищают от мусора, проверяют работу затвора и состояние уплотнений. Съёмная решётка упрощает доступ. На улице важно следить за обмерзанием в зимний период и, при необходимости, применять обогрев или незамерзающий затвор.

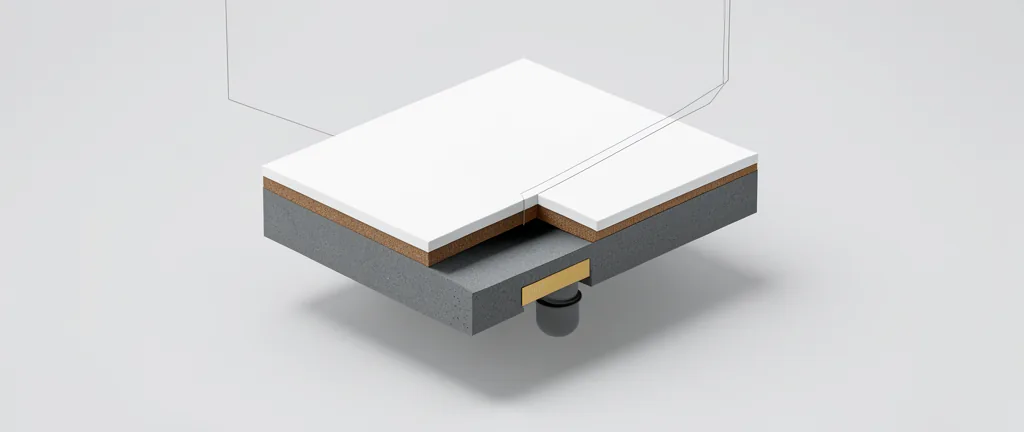

Размещение трапов на объекте
Трапы устанавливают в пониженных точках поверхности, обеспечивая уклон к приёмнику. На террасах с покрытием из плитки трап совмещают с системой точечного водоотвода, а уклон задают ещё на этапе устройства основания. Если поверхность разбита на несколько независимых зон, трап предусматривают в каждой.
Совместимость с системой водостока
Трап — часть общей системы внутреннего водостока. Его выпуск подключается к тому же стояку, что и кровельные воронки, поэтому диаметры и материалы должны быть согласованы. Для компенсации толщины пирога и обеспечения нужной высоты применяют надставные элементы и удлинители — см. раздел удлинители для трапов.
Типовые ошибки при подборе
- Выбор пешеходной решётки для зоны с транспортом.
- Отсутствие затвора на поверхности с периодическим стоком — появление запахов.
- Неверный тип выпуска — несоответствие подводке стояка.
- Игнорирование обмерзания на открытых террасах в зимний период.
Часто задаваемые вопросы
Трап имеет плоскую приёмную решётку под нагрузку и ставится на эксплуатируемых поверхностях, воронка принимает воду с кровельного ковра.
Нержавеющая сталь — под пешеходную нагрузку, чугун с чугунным подрамником — под транспортную.
Незамерзающий — обычные мокрый и сухой затворы на морозе теряют работоспособность.
Расчётный расход воды и диаметр стояка, к которому подключается трап.
Использованная литература
- СП 17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
- СП 29.13330.2011 «Полы». Актуализированная редакция СНиП 2.03.13-88.
- СП 20.13330.2016 «Нагрузки и воздействия».
