Монтаж воронок

Подготовка и инструмент

До начала монтажа убеждаются, что основание под воронку ровное, а отверстие в несущей конструкции соответствует диаметру выпуска и не имеет дефектов. Отверстие формируют с запасом под уплотнительные элементы, но без ослабления несущих конструкций. Понадобятся: сварочный фен (или автомат) для мембраны, прижимной фланец с крепежом, уплотнительные кольца, герметик, а для битумных кровель — оборудование горячего воздуха или горелка.

Перед началом работ проверяют комплектность воронки: корпус, фланец, листвоуловитель, при необходимости — обогреваемый элемент и надставные части.

Место воронки в кровельном пироге

Воронка проходит через все слои кровельного пирога: пароизоляцию, теплоизоляцию, разуклонку и гидроизоляцию. Корректная герметизация каждого слоя — залог отсутствия протечек. Для прохода через утеплитель большой толщины применяют надставные элементы — см. надставные элементы кровельных воронок. Водоприёмная часть должна оказаться на уровне гидроизоляционного ковра, а не утопать в пироге.

Пошаговый монтаж

1. Выставить корпус воронки в проектное положение с учётом уклона разуклонки к воронке.
2. Закрепить основание на несущем слое согласно инструкции производителя, обеспечить герметичность прохода пароизоляции.
3. Уложить и завести гидроизоляционный ковёр на фланец основания.
4. Прижать ковёр прижимным фланцем и зафиксировать крепежом с уплотнительным кольцом (для мембраны — приварить).
5. Проверить герметичность примыкания: для мембраны — качеством сварного шва, для битума — сплошностью приплавления.
6. Установить листвоуловитель и, при необходимости, обогреваемый элемент.

Особенности для ПВХ-мембраны

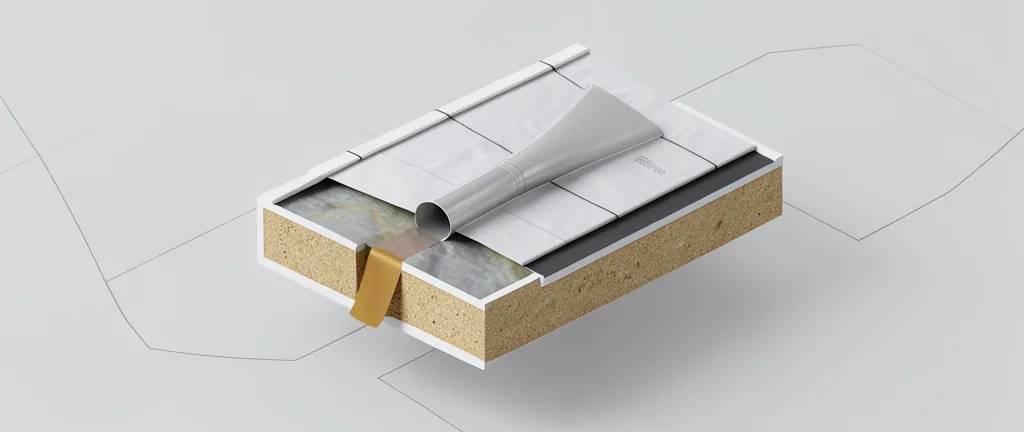

На мембранных кровлях соединение выполняют горячей сваркой. Контролируют температуру и скорость, чтобы получить гомогенный шов без пустот и «непроваров». Фланец должен иметь температуру плавления, совместимую с мембраной конкретного производителя. Механический прижим здесь вторичен — герметичность обеспечивает сам сварной шов. Модели с ПВХ-фланцем — в разделе воронки для ПВХ кровли.

Особенности для битумной кровли

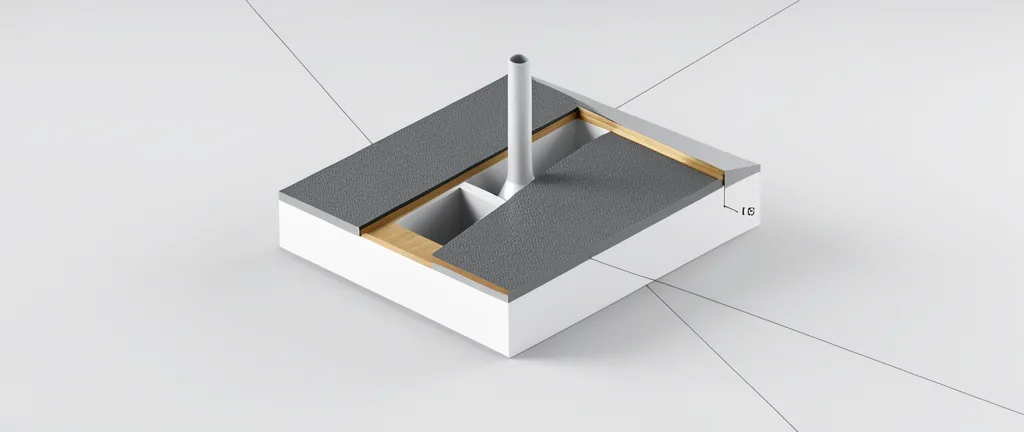

На наплавляемых кровлях гидроизоляцию заводят на фланец и приплавляют. Необходимо исключить перегрев основания воронки и следить за сплошностью примыкания, особенно в углах и на криволинейных участках. Применяют модели с битумным фланцем — см. воронки для битумной кровли.

Обогрев и листвоуловитель

Обогреваемый выпуск защищает воронку от наледи и ледяных пробок зимой; его применяют в регионах с устойчивыми отрицательными температурами. Листвоуловитель задерживает листву и мусор, предотвращая засоры стояка. Оба аксессуара монтируются в штатные посадочные места; о защите от листвы читайте в материале про листвоуловители.

Контроль качества

После монтажа рекомендуется провести пролив водой участка кровли и осмотреть узел снизу, а также проверить работу обогрева.

Типовые узлы примыкания

Надёжность узла определяется не только корпусом воронки, но и тем, как выполнено примыкание гидроизоляции. Для мембранных кровель используют сварной шов по периметру фланца; для битумных — приплавление ковра с заводом на фланец и дополнительным слоем. В углах и на примыканиях к парапетам применяют дополнительные полосы гидроизоляции.

Работа с толстым утеплителем

Если теплоизоляционный слой большой, стандартной строительной высоты воронки может не хватить. Тогда применяют надставные элементы, а при необходимости и удлинители. Важно, чтобы все составные части были одной системы — это гарантирует совместимость посадочных размеров и герметичность соединений.

Сезонность и температура монтажа

Сварку мембраны и наплавление битума выполняют в допустимом температурном диапазоне. При отрицательных температурах качество шва снижается, поэтому монтаж узлов планируют в тёплый сезон или применяют специальные технологии. Обогреваемые элементы при этом устанавливают независимо от температуры, но проверяют их работоспособность до сдачи.

Приёмка узла

После монтажа проводят визуальный осмотр, проверку затяжки крепежа и, при возможности, пролив водой. Для мембранных кровель дополнительно контролируют сплошность шва (инструментально или визуально по появлению «валика»). Результат фиксируют в акте скрытых работ.

Часто задаваемые вопросы

Подготовка

Перед монтажом воронки на наплавляемой кровле убеждаются, что корпус выставлен в проектное положение, обеспечен уклон кровли к воронке, а отверстие в основании соответствует выпуску. Для битумных кровель применяют воронки с битумным фланцем, рассчитанные на контакт с горячим материалом. Проверяют термостойкость корпуса и комплектность (листвоуловитель, надставки при необходимости).

Основание под воронкой должно быть сухим и ровным. Работы ведут в сухую погоду: влага под ковром приводит к вспучиванию и отслоению.

Заведение ковра на фланец

1. Уложить гидроизоляционный ковёр с заведением на фланец воронки и перекрытием кромки.
2. Разгладить материал, исключив складки и воздушные карманы.
3. Обеспечить нахлёст по всему контуру фланца.

Если толщина пирога велика, предварительно монтируют надставной элемент, чтобы приёмная часть совпала с уровнем гидроизоляции — см. надставные элементы.

Приплавление

Ковёр приплавляют к фланцу горячим воздухом или горелкой, прогревая равномерно. Нельзя перегревать основание воронки: избыточный нагрев деформирует корпус. Качественное приплавление даёт сплошное соединение без пузырей и разрывов. В углах и на криволинейных участках примыкание дополнительно усиливают.

Контроль

Проверяют сплошность приплавления, отсутствие разрывов и пузырей, плотность прилегания ковра к фланцу. При возможности выполняют пролив водой и осмотр узла снизу. Результат фиксируют в акте скрытых работ.

Ошибки

• Перегрев основания воронки — деформация.
• Неполное приплавление — протечка.
• Отсутствие усиления в углах.
• Монтаж без уклона к воронке — застой.
• Применение мембранной модели на битумной кровле.

Модели — в разделе воронки для битумной кровли.

Пооперационный контроль

Каждый этап монтажа контролируют до перехода к следующему: положение корпуса по высоте, герметичность прохода пароизоляции, сплошность соединения с гидроизоляцией. Скрытые дефекты проявляются протечкой уже при эксплуатации, поэтому пооперационный контроль дешевле последующего ремонта.

Инструмент и условия

Для мембранных узлов нужен сварочный фен и прижимной ролик, для битумных — оборудование горячего воздуха. Работы ведут в сухую погоду в допустимом температурном диапазоне: влага и холод ухудшают качество соединения. Монтаж выполняют квалифицированные специалисты с профильным инструментом.

Приёмка узла

После монтажа проводят осмотр, проверяют крепёж и герметичность, при возможности выполняют пролив водой. Результат фиксируют в акте скрытых работ с указанием модели, типа соединения и даты. Для ответственных объектов контроль проводят инструментально.

Использованная литература

1. СП 17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.
2. СП 71.13330.2017 «Изоляционные и отделочные покрытия».
3. СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
