Дренажная воронка для балкона: применение
Назначение
Дренажная воронка на балконе обеспечивает отвод воды с уровня гидроизоляции, в том числе из-под покрытия. Она применяется на эксплуатируемых балконах и террасах, где вода собирается под плиткой и в дренажном слое.
Устройство

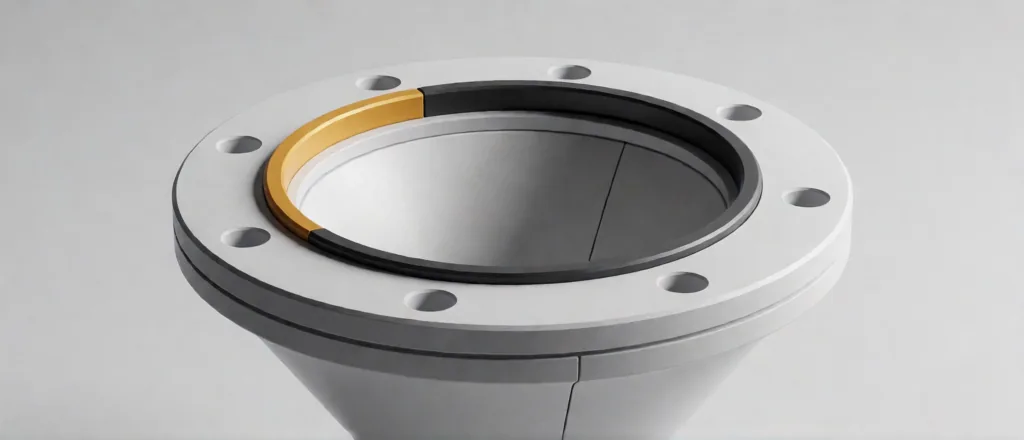

Ключевой элемент — дренажное кольцо или фланец, забирающий воду с уровня изоляции. В сочетании с листвоуловителем оно защищает узел от мусора. Раздел — воронки для балконов и террас.
| Элемент | Функция |
|---|---|
| Дренажное кольцо | забор воды с уровня изоляции |
| Листвоуловитель | защита от мусора |
Монтаж
- Обеспечить уклон к воронке.
- Установить корпус на уровне изоляции.
- Герметизировать примыкание гидроизоляции.
- Установить дренажное кольцо и листвоуловитель.
Использованная литература
- СП 17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.
- СП 29.13330.2011 «Полы». Актуализированная редакция СНиП 2.03.13-88.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
Зачем балкону дренажная воронка
Дренажная воронка на балконе отводит воду с уровня гидроизоляции, а не только с поверхности. Это важно на эксплуатируемых балконах и террасах, где вода скапливается под покрытием — в дренажном слое или на гидроизоляции. Если отводить только поверхностную воду, влага под покрытием застаивается, что ведёт к намоканию основания и разрушению отделки. Дренажный элемент забирает воду из нижнего уровня и отводит её в систему, обеспечивая сухость всей конструкции.
Устройство дренажного элемента
Ключевой элемент — дренажное кольцо или фланец, забирающий воду с уровня изоляции. В сочетании с листвоуловителем оно защищает узел от мусора. Дренажный элемент работает и как фильтр, и как приёмник воды снизу. На балконах под плиткой дренаж особенно важен, потому что вода проходит через швы и скапливается под покрытием. Устройство узла подбирают так, чтобы вода уходила из обоих уровней — сверху и снизу.
Где применяют дренажные воронки
Их применяют на эксплуатируемых балконах и террасах с покрытием, на кровлях с дренажным слоем, в инверсионных пирогах. Везде, где вода может скапливаться под защитными слоями, нужен дренажный забор. Для балконов под плиткой это стандартное решение. Дренажное кольцо в сочетании с воронкой закрывает обе задачи: приём воды сверху и снизу. Без него нижний уровень остаётся без отвода.
Монтаж и уклон
- Обеспечить уклон к воронке по обоим уровням.
- Установить корпус на уровне изоляции.
- Герметизировать примыкание гидроизоляции.
- Установить дренажное кольцо и листвоуловитель.
- Подключить выпуск к стояку.
Уклон формируют до укладки покрытия. Дренажный слой направляет нижнюю воду к воронке. Ошибка в уклоне любого уровня приводит к застою: сверху лужа на покрытии, снизу — намокание основания.
Обслуживание
Дренажную воронку обслуживают регулярно: очищают листвоуловитель и дренажное кольцо, проверяют герметичность и уклон. Дренажный слой со временем заиливается, поэтому его промывают. На балконах с деревьями рядом очистку проводят чаще. Засор дренажного элемента приводит к застою под покрытием и намоканию. Съёмные элементы упрощают уход. Регулярное обслуживание сохраняет сухость конструкции.
Типовые ошибки
- Отсутствие дренажного элемента — вода стоит под покрытием.
- Недостаточный уклон — застой на обоих уровнях.
- Нет защиты от мусора — заиливание дренажа.
- Негерметичное примыкание — протечка в перекрытие.
- Редкое обслуживание — засор дренажного слоя.
Дренажная воронка — ответственный узел эксплуатируемого балкона. Правильный монтаж и обслуживание обеспечивают сухость и долговечность конструкции. Экономия на дренажном элементе оборачивается намоканием основания.

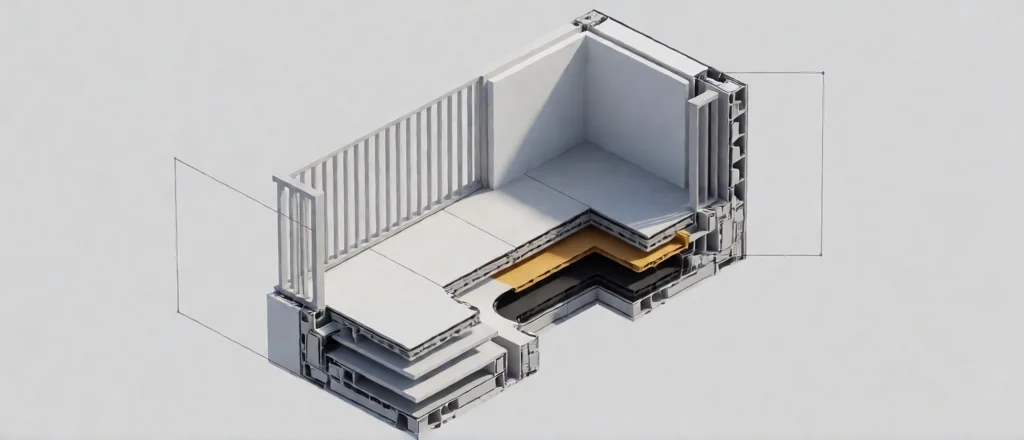

Связь с дренажным слоем террасы
Дренажная воронка работает в паре с дренажным слоем под покрытием: слой собирает воду, воронка её забирает. Без дренажного слоя нижняя вода не дойдёт до воронки равномерно. Поэтому узел проектируют вместе с дренажной системой террасы. Согласованность слоя и воронки обеспечивает отвод воды со всей поверхности. Это единая система, а не отдельные элементы.
Роль формы колпака на балконе
На эксплуатируемом балконе важен плоский колпак: он не мешает ходить и убирать снег, а дренажная функция при этом сохраняется. Дренажное кольцо с плоским колпаком работает на обоих уровнях. Для неэксплуатируемых поверхностей подойдёт выпуклая форма. Форму подбирают под режим эксплуатации поверхности, сохраняя дренажную функцию. Это сочетание удобства и эффективности.
Часто задаваемые вопросы
Оно отводит воду с уровня гидроизоляции, которая скапливается под покрытием.
На эксплуатируемых балконах и террасах с покрытием, в инверсионных пирогах.
Очищать листвоуловитель и дренажное кольцо, промывать дренажный слой, проверять уклон.
Вода застаивается под покрытием, намокает основание, разрушается отделка.
Смежные материалы
Полезно также изучить: Трапы для балконов и террас.
Использованная литература
- СП 17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий».
- СП 20.13330.2016 «Нагрузки и воздействия». Актуализированная редакция СНиП 2.01.07-85*.
- ГОСТ 25772-83 «Ограждения лестниц, балконов и крыш стальные».
